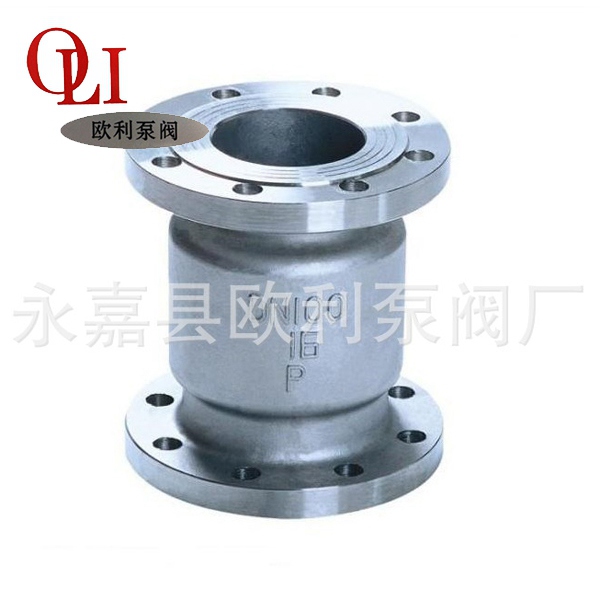

氨用止回閥用途和性能規范：立式止回閥適用于中、 管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置;依靠閥瓣自重和流體壓差實現在管路的自動阻止流體倒流。
氨用止回閥主要零件材料：
公稱壓力PN | 強度試驗壓力Mpa | 空氣密封試驗壓力Mpa | 低壓密封試驗（Mpa) | 適用介質 |
2.5 | 3.75 | 2.75 | (-40℃～+80℃) | |
| 零件名稱 | 材料 |
閥體閥蓋 | CF8 WCB |
閥瓣 | WCB F304 |
密封面 | PTFE/巴氏合金（B） |
中法蘭螺母 | 35# |
三、主要外形尺寸和連接尺寸:
DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-Φ14 | 150 |
32 | 190 | 135 | 100 | 75 | 66 | 18 | 2 | 4-Φ18 | 160 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-Φ18 | 175 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-Φ18 | 185 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-Φ18 | 200 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-Φ18 | 220 |
100 | 350 | 135 | 190 | 160 | 150 | 24 | 3 | 8-Φ23 | 248 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-Φ25 | 380 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-Φ25 | 420 |
200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-Φ25 | 530 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 12-Φ34 | 610 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 16-Φ34 | 725 |
