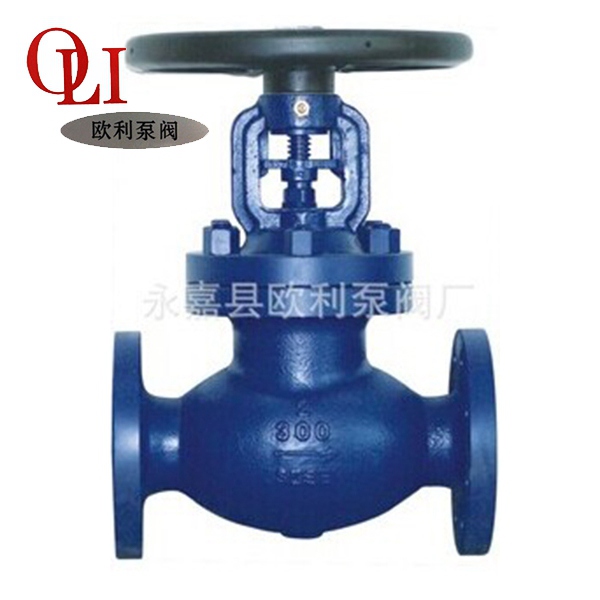

美標氨用波紋管截止閥

發布日期：2014-11-30 點擊數：美標氨用波紋管截止閥

美標氨用波紋管截止閥產品性能規范 Products Perfomance specification

美標氨用波紋管截止閥150LB主要外形尺寸 Main size of outside

注：

1、對口徑≥DN200以上系列的截止閥7，應用于高壓力條件時應使用平衡閥芯。

2、當應用與水.油及氣體系統溫度≤250時建議使用軟閥座（特氟龍）來確保無泄漏。

美標氨用波紋管截止閥300LB主要外形尺寸 Main size of outside

主要零部件材質Mainpartsmaterials

序號	名稱	材質
1	閥體	ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
2	閥瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3	對開圓環	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4	閥瓣蓋	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
5	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
6	墊片	柔性石墨+不銹鋼
7	閥蓋	ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
8	波紋管組件	雙層波紋管（產地：沈陽）1CrNi9Ti.304. 316
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
11	閥桿螺母	銅合金ZQA19-4
12	手輪	GS-C25 WCB.QT40-18
13	定位片	45.# WCB .304.316.304L.316L
14	雙頭螺栓	ASTM A193-B7 .A193-B8.A193-B8M
15	六角螺母	ASTM A194-2H. A194-8. A194-8M
